# 一、简介

CSS网格布局（又名“网格”）是一个二维的基于网格的布局系统，它将网页划分成一个个网格，可以任意组合不同的网格，做出各种各样的布局。

Grid布局则是将容器划分成"行"和"列"，产生单元格，然后指定"项目所在"的单元格，可以看作是二维布局。

浏览器支持的详细数据可在Caniuse (opens new window)查看。

在了解网格之前，先理解相关概念.

# 二、基本概念

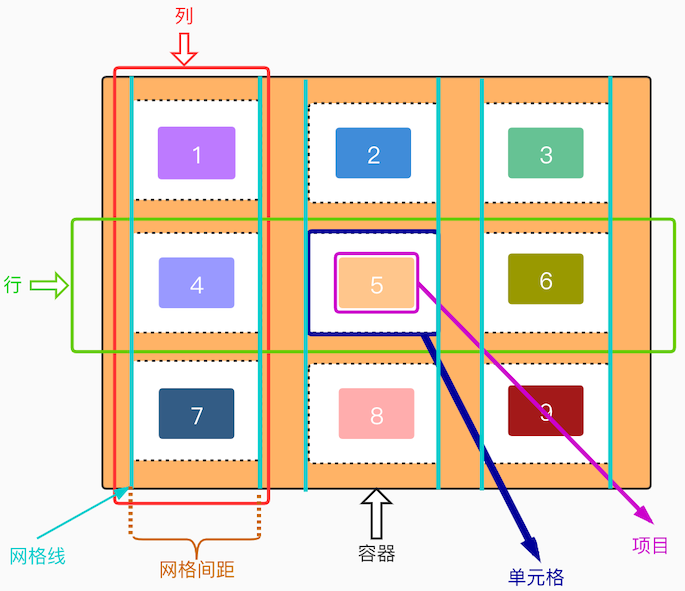

image from dependency

容器: 采用网格布局的区域，称为"容器"（container）。
行和列: 容器里面的水平区域称为"行"（row），垂直区域称为"列"（column）。
网格线: 用来分割容器的线。分为水平网格线和垂直网格线，可以将容器分割成行和列。
单元格: 行和列交叉形成了单元格。
项目: 容器内部采用网格定位的子元素，只能是顶层元素，称为"项目"

<div class="container">
  <div class="item item-1"><p>1</p></div>
  <div class="item item-2"><p>2</p></div>
  <div class="item item-3"><p>3</p></div>
</div>

上面代码中，最外层的<div>元素就是容器，内层的三个<div>元素就是项目。

注意: 项目只能是容器的顶层子元素，不包含项目的子元素，比如上面代码的<p>元素就不是项目。Grid布局只对项目生效。

# 三、容器的属性

# `3.1` `display`

将元素定义为grid contaienr，并为其内容建立新的网格格式化上下文。

.container {
  display: grid;
}

默认情况下，容器元素都是块级元素，但也可以设成行内元素。

.container {
  display: inline-grid;
}

注意，设为网格布局以后，容器子元素（项目）的float、display: inline-block、display: table-cell、vertical-align和column-*等设置都将失效。

# `3.2` `grid-template-columns / grid-template-rows`

grid-template-columns属性定义每一列的列宽，grid-template-rows属性定义每一行的行高。

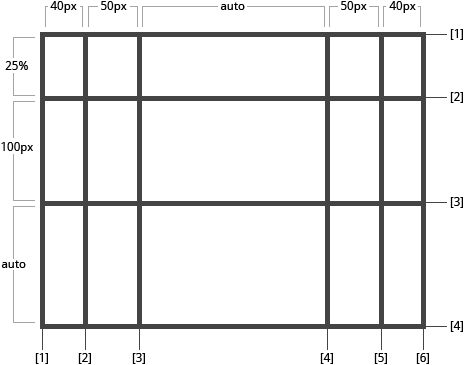

如果未显示的给网格线命名, 单元格之间仅仅有空格时，网格线会被自动分配数字名称：

.container {
  grid-template-columns: 40px 50px auto 50px 40px;
  grid-template-rows: 25% 100px auto;
}

image from dependency

除了使用绝对单位，也可以使用百分比

.container {
  display: grid;
  grid-template-columns: 25% 25% 25% 25%;
  grid-template-rows: 25% 25% 25% 25%;
}

# (1) `repeat()`

如果你的定义中包含重复的部分，则可以使用repeat() 符号来简化写法：

.container {
  grid-template-columns: repeat(3, 20px [col-start]) 5%;
}

上面的写法和下面等价：

.container {
  grid-template-columns: 20px [col-start] 20px [col-start] 20px [col-start] 5%;
}

# (2) `auto-fill`

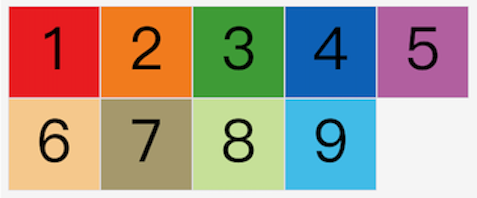

有时，单元格的大小是固定的，但是容器的大小不确定。如果希望每一行（或每一列）容纳尽可能多的单元格，这时可以使用auto-fill关键字表示自动填充。

.container {
  display: grid;
  grid-template-columns: repeat(auto-fill, 100px);
}

image from dependency

# (3) `fr`

为了方便表示比例关系，网格布局提供了fr关键字（fraction的缩写，意为"片段"）。

“fr”单位允许将项目大小设置为网格容器自由空间的一部分。

如果两列的宽度分别为1fr和2fr，就表示后者是前者的2倍。

.container {
  grid-template-columns: 1fr 2fr 1fr;
}

自由空间是在排除所有不可伸缩的单元格之后计算得到的。在下面的示例中，fr单位可用的自由空间总量不包括50px:

.container {
  grid-template-columns: 1fr 50px 1fr 1fr;
}

# (4) `minmax()`

minmax()接受2个参数，最小值和最大值长度范围，该列/行的大小会根据剩余空间进行自动分配，大小在长度范围内。

.container {

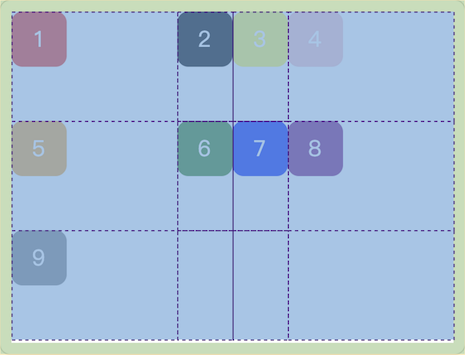

  grid-template-columns:150px 1fr 1fr minmax(50px, 150px);
}

image from dependency

# (5) `auto`

auto关键字表示由浏览器自己决定长度。

.container {
  grid-template-columns: 100px auto 100px;
}

上面代码中，第二列的宽度，基本上等于该列单元格的最大宽度，除非单元格内容设置了min-width，且这个值大于最大宽度。

# (6) 网格线的名称

grid-template-columns属性和grid-template-rows属性里面，还可以使用方括号，指定每一根网格线的名字，方便以后的引用

.container {
  grid-template-columns: [first] 40px [line2] 50px [line3] auto [col4-start] 50px [five] 40px [end];
  grid-template-rows: [row1-start] 25% [row1-end] 100px [third-line] auto [last-line];
}

image from dependency

需要注意的是，一个网格线可以有不止一个名字。例如，这里第2条网格线有两个名字：row1-end和row2-start：

.container {
  grid-template-rows: [row1-start] 25% [row1-end row2-start] 25% [row2-end];
}

# `3.3` `grid-template-areas`

网格布局允许指定"区域"（area），一个区域由单个或多个单元格组成。grid-template-areas属性用于定义区域。

通过引用grid-area属性指定的网格区域的名称。重复网格区域的名称导致内容扩展到这些单元格。点号表示一个空单元格。语法本身提供了网格结构的可视化。

.item-a {
  grid-area: header;
}
.item-b {
  grid-area: main;
}
.item-c {
  grid-area: sidebar;
}
.item-d {
  grid-area: footer;
}

.container {
  grid-template-columns: 50px 50px 50px 50px;
  grid-template-rows: auto;
  grid-template-areas:
    "header header header header"
    "main main . sidebar"
    "footer footer footer footer";
}

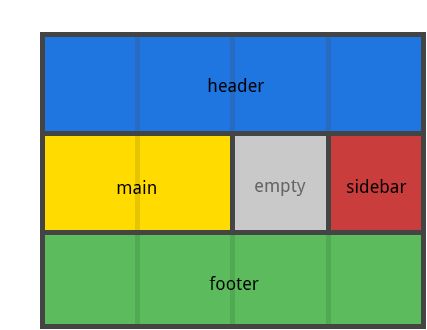

这将创建一个四列宽三行高的网格。整个第一行将由header 区域组成。中间一行将由两个main区域、一个空单元格和一个 sidebar区域组成。最后一行是footer区域组成。

image from dependency

注意，区域的命名会影响到网格线。每个区域的起始网格线，会自动命名为区域名-start，终止网格线自动命名为区域名-end。

比如，区域名为header，则起始位置的水平网格线和垂直网格线叫做header-start，终止位置的水平网格线和垂直网格线叫做header-end。

# `3.4` `grid-column-gap / grid-row-gap / grid-gap`

grid-row-gap属性设置行与行的间隔（行间距），grid-column-gap属性设置列与列的间隔（列间距）， grid-gap是grid-row-gap和grid-column-gap的缩写。

这3个属性最新标准也可不写前缀，写为：row-gap、column-gap、gap。

.container {
  grid-column-gap: <line-size>;
  grid-row-gap: <line-size>;
  grid-gap: <grid-row-gap> <grid-column-gap>;
}

line-size: 一个长度值

举例：

.container {
  grid-column-gap: 10px;
  grid-row-gap: 15px;
  // 等价于
  column-gap: 10px;
  row-gap: 15px;
}

image from dependency

.container {
  grid-gap: 10px 15px;
}

如果没有指定grid-row-gap，则会被设置为与grid-column-gap相同的值。

只能在列或行之间创建缝隙，而不是在外部边缘创建。

# `3.5` `grid-auto-flow`

划分网格以后，项目会按照顺序，自动放置在每一个网格。默认的放置顺序是"先行后列"，即先填满第一行，再开始放入第二行。

.container {
  grid-auto-flow: row | column | row dense | column dense
}

需要注意的是，dense可能导致您的grid item乱序。

grid-auto-flow决定放置顺序，默认值是row，即"先行后列"

image from dependency

也可以将它设成column，变成"先列后行"。

.container {
  grid-auto-flow: column;
}

image from dependency

grid-auto-flow属性除了设置成row和column，还可以设成row dense和column dense。这两个值主要用于，某些项目指定位置以后，剩下的项目怎么自动放置。

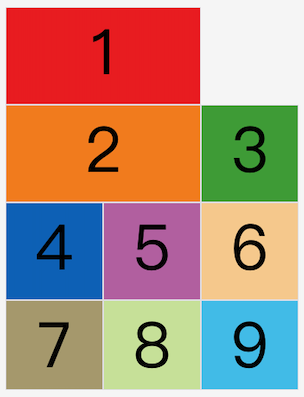

下面的例子让1号项目和2号项目各占据两个单元格，然后在默认的grid-auto-flow: row情况下，会产生下面这样的布局。

.container{
  display: grid;
  grid-auto-flow: row;
}

.item-1 {
  grid-column-start: 1;
  grid-column-end: 3;
}

.item-2 {
  grid-column-start: 1;
  grid-column-end: 3;
}

image from dependency

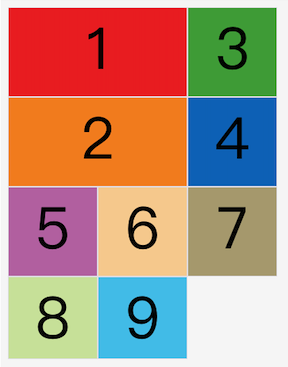

现在修改设置，设为row dense，表示"先行后列"，并且尽可能紧密填满，尽量不出现空格。

.container{
  display: grid;
  grid-auto-flow: row dense;
}

image from dependency

上图会先填满第一行，再填满第二行，所以3号项目就会紧跟在1号项目的后面。8号项目和9号项目就会排到第四行。

.container{
  display: grid;
  grid-auto-flow: column dense;
}

image from dependency

上图会先填满第一列，再填满第2列，所以3号项目在第一列，4号项目在第二列。8号项目和9号项目被挤到了第四列。

# `3.6` `justify-items / align-items / place-items`

justify-items属性设置单元格内容的水平位置，align-items属性设置单元格内容的垂直位置。

.container {
  justify-items: start | end | center | stretch;
  align-items: start | end | center | stretch;
}

它们的属性值为：

start: 内容与网格区域的左端对齐
end: 内容与网格区域的右端对齐
center: 内容位于网格区域的中间位置
stretch: 内容宽度占据整个网格区域空间(这是默认值)

.container {
  justify-items: start;
}

image from dependency

.container{
  justify-items: end;
}

image from dependency

.container {
  justify-items: center;
}

image from dependency

.container {
  justify-items: stretch;
}

image from dependency

也可以通过给单个项目设置justify-self属性来达到上述效果。

.container {
  align-items: start;
}

image from dependency

.container {
  align-items: end;
}

image from dependency

.container {
  align-items: center;
}

image from dependency

.container {
  align-items: stretch;
}

image from dependency

也可以通过给单个项目设置align-self属性来达到上述效果。

place-items属性是align-items属性和justify-items属性的合并简写形式。

.container {
  place-items: <align-items> <justify-items>;
}

.container {
  place-items: start end;
}

如果省略第二个值，则浏览器认为与第一个值相等。

# `3.7` `justify-content / align-content / place-content`

justify-content属性是整个内容区域在容器里面的水平位置（左中右），align-content属性是整个内容区域的垂直位置（上中下）。

.container {
  justify-content: start | end | center | stretch | space-around | space-between | space-evenly;
  align-content: start | end | center | stretch | space-around | space-between | space-evenly;
}

它们的属性值可以为：

start – 与网格容器的左边对齐
end – 与网格容器的右边对齐
center – 与网格容器的中间对齐
stretch – 调整单元格的大小，让宽度填充整个网格容器
space-around – 在单元格之间设置均等宽度的空白间隙，其外边缘间隙大小为中间空白间隙宽度的一半
space-between – 在单元格之间设置均等宽度空白间隙，其外边缘无间隙
space-evenly – 在每个单元格之间设置均等宽度的空白间隙，包括外边缘

.container {
  justify-content: start;
}

image from dependency

.container {
  justify-content: end;
}

image from dependency

.container {
  justify-content: center;
}

image from dependency

.container {
  justify-content: stretch;
}

image from dependency

.container {
  justify-content: space-around;
}

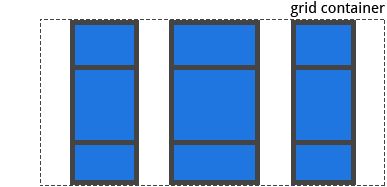

image from dependency

.container {
  justify-content: space-between;
}

image from dependency

.container {
  justify-content: space-evenly;
}

image from dependency

.container {
  align-content: start;
}

image from dependency

.container {
  align-content: end;
}

image from dependency

.container {
  align-content: center;
}

image from dependency

.container {
  align-content: stretch;
}

image from dependency

.container {
  align-content: space-around;
}

image from dependency

.container {
  align-content: space-between;
}

image from dependency

.container {
  align-content: spaace-evently;
}

image from dependency

place-content属性是align-content属性和justify-content属性的合并简写形式。

.container {
  place-content: <align-content> <justify-content>;
}

.container {
  place-content: space-around space-evenly;
}

如果省略第二个值，则浏览器认为与第一个值相等。

# `3.8` `grid-auto-columns / grid-auto-rows`

有时候，一些项目的指定位置，在现有网格的外部。比如网格只有3列，但是某一个项目指定在第5行。这时，浏览器会自动生成多余的网格，以便放置项目。

grid-auto-columns属性和grid-auto-rows属性用来设置，浏览器自动创建的多余网格的列宽和行高。它们的写法与grid-template-columns和grid-template-rows完全相同。如果不指定这两个属性，浏览器完全根据单元格内容的大小，决定新增网格的列宽和行高。

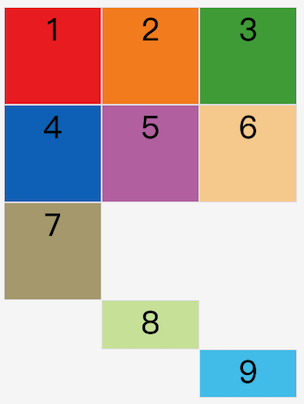

下面的例子里面，划分好的网格是3行和3列，但是，8号项目指定在第4行，9号项目指定在第5行。

.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-auto-rows: 50px;
}

上面代码指定新增的行高统一为50px（原始的行高为100px）。

image from dependency

# `3.9` `grid-template / grid`

grid-template属性是grid-template-columns、grid-template-rows和grid-template-areas这三个属性的合并简写形式。

grid属性是grid-template-rows、grid-template-columns、grid-template-areas、 grid-auto-rows、grid-auto-columns、grid-auto-flow这六个属性的合并简写形式。

# 四、项目属性

# `4.1` `grid-column-start / grid-column-end / grid-row-start /grid-row-end`

项目的位置是可以指定的：

grid-column-start / grid-row-start属性表示项目的网格线的起始位置，grid-column-end / grid-row-end属性表示项目的网格线的终止位置。

值：

<line>: 可以是一个数字来指代相应编号的网格线，也可使用名称指代相应命名的网格线
span <number>: 项目将跨越指定数量的网格轨道
span <name>: 项目将跨越一些轨道，直到碰到指定命名的网格线
auto: 自动布局，或者自动跨越，或者跨越一个默认的轨道

.item {
  grid-column-start: <number> | <name> | span <number> | span <name> | auto
  grid-column-end: <number> | <name> | span <number> | span <name> | auto
  grid-row-start: <number> | <name> | span <number> | span <name> | auto
  grid-row-end: <number> | <name> | span <number> | span <name> | auto
}

举例：

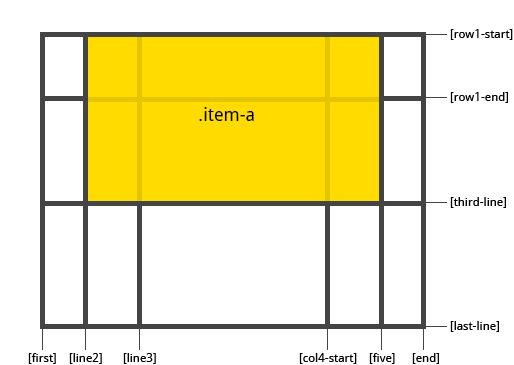

.item-a {
  grid-column-start: 2;
  grid-column-end: five;
  grid-row-start: row1-start
  grid-row-end: 3
}

image from dependency

.item-b {
  grid-column-start: 1;
  grid-column-end: span col4-start;
  grid-row-start: 2
  grid-row-end: span 2
}

image from dependency

如果没有声明grid-column-end / grid-row-end，默认情况下，该网格项将跨越1个轨道。

网格项可以相互重叠。您可以使用z-index来控制它们的堆叠顺序。

# `4.2` `grid-column / grid-row`

grid-column-start + grid-column-end, 和grid-row-start + grid-row-end的简写形式。

值：

<start-line> / <end-line>– 每个值的用法都和属性分开写时的用法一样

.item {
  grid-column: <start-line> / <end-line> | <start-line> / span <value>;
  grid-row: <start-line> / <end-line> | <start-line> / span <value>;
}

举例：

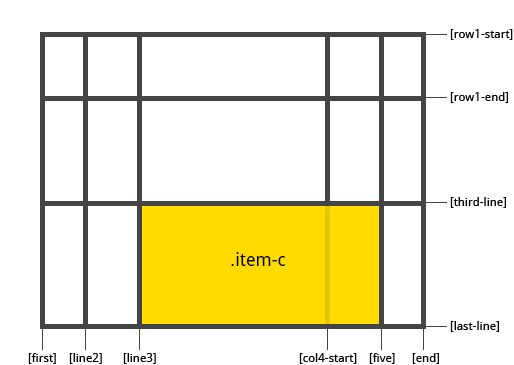

.item-c {
  grid-column: 3 / span 2;
  grid-row: third-line / 4;
}

image from dependency

如果没有指定结束行值，则该网格项默认跨越1个轨道。

# `4.3` `grid-area`

给grid item进行命名以便于使用grid-template-areas 属性创建模板时来进行引用。另外也可以做为grid-row-start + grid-column-start + grid-row-end + grid-column-end 的简写形式。

值：

<name>– 你的命名
<row-start> / <column-start> / <row-end> / <column-end> – 可以是数字，也可以是网格线的名字

.item {
  grid-area: <name> | <row-start> / <column-start> / <row-end> / <column-end>;
}

举例:

给一个网格项命名

.item-d {
  grid-area: header
}

作为grid-row-start + grid-column-start + grid-row-end + grid-column-end的简写:

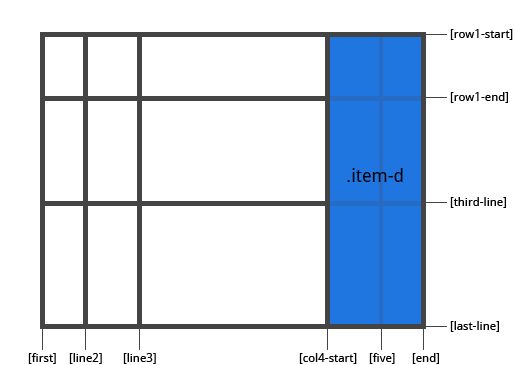

.item-d {
  grid-area: 1 / col4-start / last-line / 6
}

image from dependency

# `4.4` `justify-self / align-self / place-self`

justify-self属性设置单元格内容的水平位置，跟justify-items属性的用法完全一致，但只作用于单个项目。

align-self属性设置单元格内容的垂直位置，跟align-items属性的用法完全一致，也是只作用于单个项目。

.item {
  justify-self: start | end | center | stretch;
  align-self: start | end | center | stretch;
}

值：

start – 将内容对齐到单元格的左端
end– 将内容对齐到单元格的右端
center– 将内容对齐到单元格的中间
stretch– 填充单元格的宽度 (这是默认值) 举例：

.item-a {
  justify-self: start;
}

image from dependency

.item-a {
  justify-self: end;
}

image from dependency

.item-a {
  justify-self: center;
}

image from dependency

.item-a {
  justify-self: stretch;
}

image from dependency

.item-a {
  align-self: start;
}

image from dependency

.item-a {
  align-self: end;
}

image from dependency

.item-a {
  align-self: center;
}

image from dependency

.item-a {
  align-self: stretch;
}

image from dependency

place-self属性是align-self属性和justify-self属性的合并简写形式。

.container {
  place-self: <align-self> <justify-self>;
}

下面是一个例子。

.container {
  place-self: center center;
}

如果省略第二个值，place-self属性会认为这两个值相等。

# 参考文献

CSS Grid 网格布局教程 (opens new window)

CSS网格布局学习指南 (opens new window)

# 一、简介

# 二、 基本概念

# 三、 容器的属性

# 3.1 display

# 3.2 grid-template-columns / grid-template-rows

# (1) repeat()

# (2) auto-fill

# (3) fr

# (4) minmax()

# (5) auto

# (6) 网格线的名称

# 3.3 grid-template-areas

# 3.4 grid-column-gap / grid-row-gap / grid-gap

# 3.5 grid-auto-flow

# 3.6 justify-items / align-items / place-items

# 3.7 justify-content / align-content / place-content

# 3.8 grid-auto-columns / grid-auto-rows

# 3.9 grid-template / grid

# 四、项目属性

# 4.1 grid-column-start / grid-column-end / grid-row-start /grid-row-end

# 4.2 grid-column / grid-row

# 4.3 grid-area

# 4.4 justify-self / align-self / place-self

# 参考文献

# 二、基本概念

# 三、容器的属性

# `3.1` `display`

# `3.2` `grid-template-columns / grid-template-rows`

# (1) `repeat()`

# (2) `auto-fill`

# (3) `fr`

# (4) `minmax()`

# (5) `auto`

# `3.3` `grid-template-areas`

# `3.4` `grid-column-gap / grid-row-gap / grid-gap`

# `3.5` `grid-auto-flow`

# `3.6` `justify-items / align-items / place-items`

# `3.7` `justify-content / align-content / place-content`

# `3.8` `grid-auto-columns / grid-auto-rows`

# `3.9` `grid-template / grid`

# `4.1` `grid-column-start / grid-column-end / grid-row-start /grid-row-end`

# `4.2` `grid-column / grid-row`

# `4.3` `grid-area`

# `4.4` `justify-self / align-self / place-self`
